Soumrakový spínač na DIN lištu SOU-1 plus čidlo
Popis

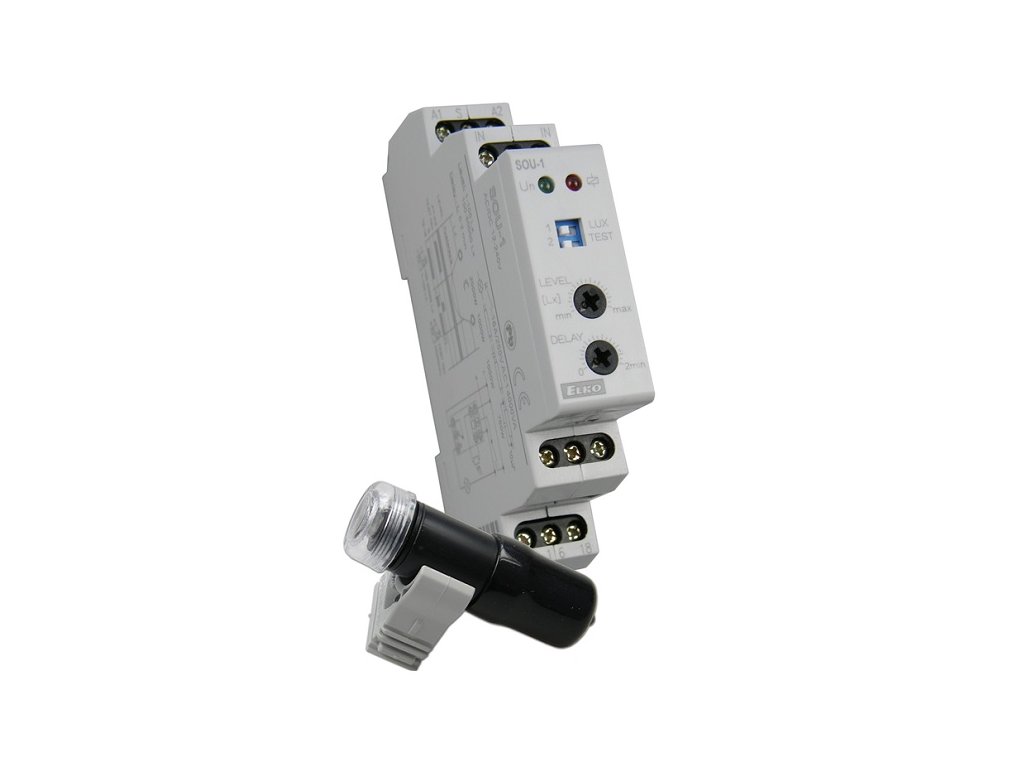

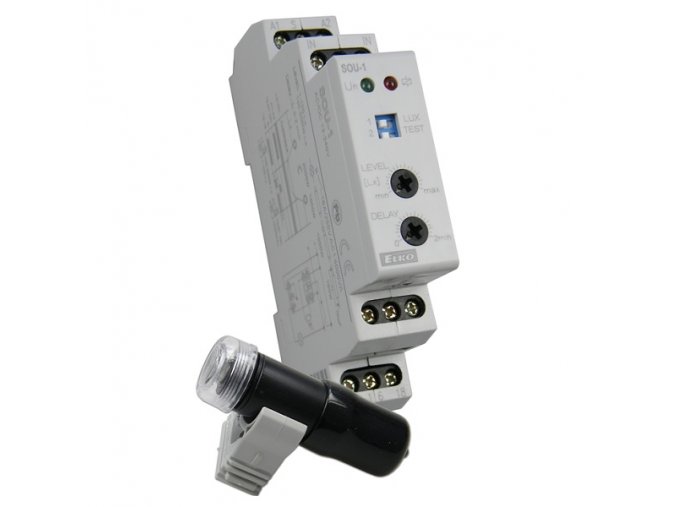

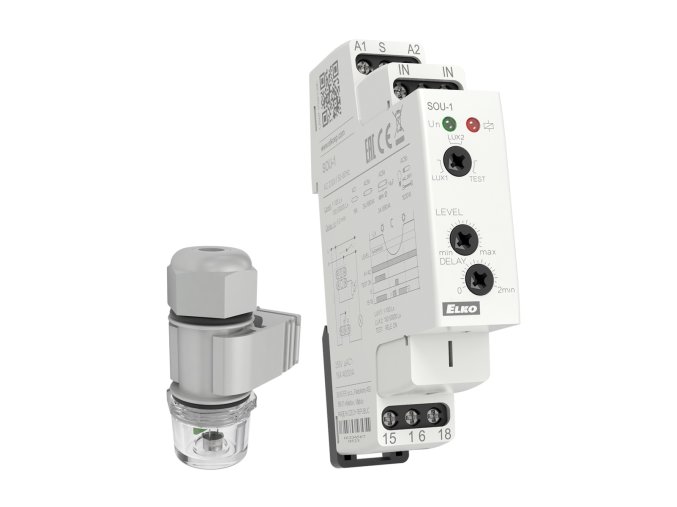

Soumrakový spínač - analogový SOU-1 + fotosenzor SKS-100
Soumrakový spínač SOU-1 od českého výrobce ELKO EP pro automatické spínání osvětlení například u vchodu do domu, na zahradě, u brány, ale i pro osvětlení výloh a reklamních ploch.
Detailní popis soumrakového spínače SOU-1:
- Slouží pro ovládání osvětlení na základě úrovně intenzity okolního světla.
- Používá se ke spínání pouličního a zahradního osvětlení, osvětlení reklam, výloh apod.
- Úroveň osvětlení sleduje prostřednictvím externího senzoru SKS-100 a spíná výstup podle nastavené úrovně na přístroji.
- Ovládací vstup pro blokování výstupu, např. spínacími hodinami.
- Nastavitelná úroveň osvětlení ve dvou rozsazích: 1 - 100 Lx a 100 - 50000 Lx
- Nastavitelná časová prodleva 0 – 2 min pro eliminaci krátkodobých výkyvů v osvětlení (světla projíždějících aut, ...).

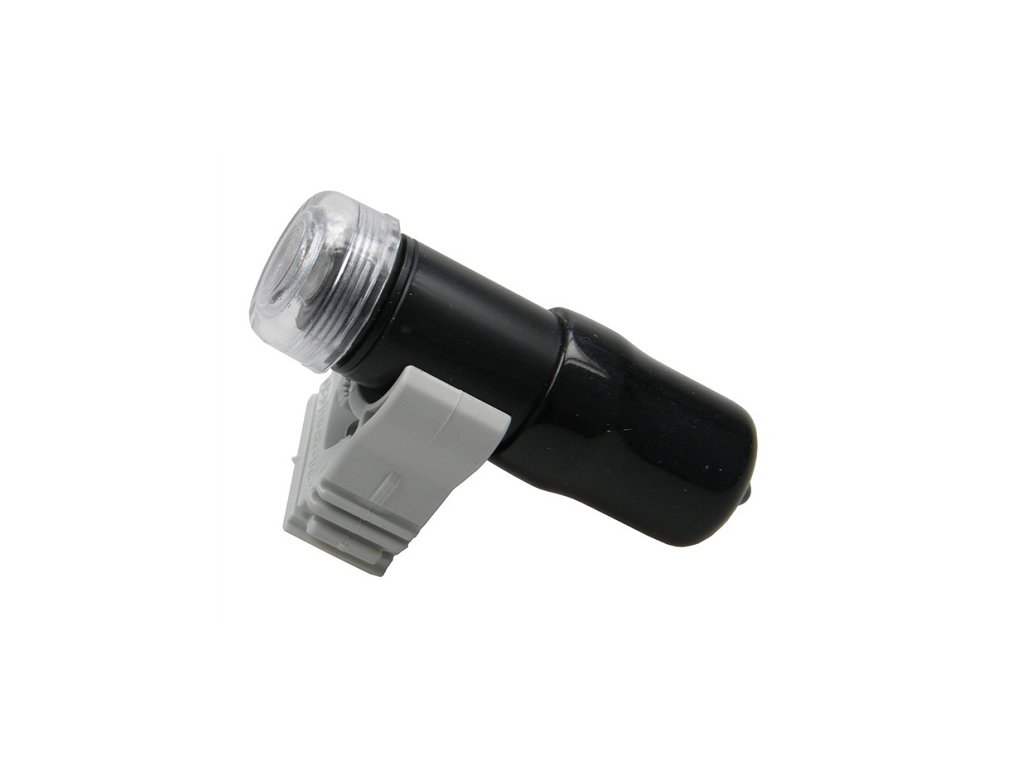

- Externí senzor SKS-100 s krytím IP65 uzpůsobený pro montáž na zeď/ do panelu (držák senzoru je součástí SKS-100).
Technické parametry:
- Výstup: 1x přepínací, 16 A
- Provedení: 1-MODUL
- Napájecí napětí (frekvence): AC/DC 12-240 V (AC 50/60 Hz); AC 230 V (50/60 Hz
- Fotosenzor: externí
- Nastavitelná intenzita osvětlení: 1 - 50 000 lx (ve 2 rozsazích)
- Rozměry: 90 x 17.6 x 64 mm
- Rozměry senzoru: 58 x Ø 24 mm
- Upevnění: na DIN lištu / externí čidlo na zeď/do panelu apod.
Spínač, senzor, čidlo, nočního, osvětlení, na DIN lištuSOU-1+čidlo
Podobné produkty
-
Kód: 21602
-
Kód: 30247
-
Kód: 4995
| Hmotnost | 0.133 kg |
| Časová prodleva | 0 - 2 min |
| Jmenovitý proud | 16 A/AC1 |
| Krytí | IP40 z čelního panelu/IP20 svorky |
| napájecí napětí | AC 230 V (50-60 Hz) |
| Pracovní teplota | −20 .. +55 °C |
| Skladovací teplota | −30 .. +70 °C |
| Upevnění | DIN lišta EN 60715 |
| Délka ovládacího impulsu | min. 25 ms/max. neomezená |
| Délka propojovacího vodiče k čidlu | max. 50 m |
| Dielektrická pevnost | 4 kV (napájení - výstup) |
| Doba obnovení | 150 ms |
| Elektrická životnost (AC1) | 100.000 op. |
| Hmotnost externího senzoru | 20 g |
| Hmotnost přístroje | 63 g |
| Hodnota osvětlení - LUX1 | 1 - 100 lx |
| Hodnota osvětlení - LUX2 | 100 - 50000 lx |
| Indikace napájení | zelená LED |
| Indikace výstupu | červená LED |
| Kategorie přepětí | III. |
| Max. ztrátový výkon (Un + svorky) | 4W |
| Mechanická životnost | 10.000.000 op. |
| Napájecí svorky | A1 - A2 |
| Nastavení časové prodlevy | potenciometrem |
| Ovládací svorky | A1 - S |
| Počet kontaktů | 1x přepínací (AgSnO2) |
| Pracovní poloha | libovolná |
| Průřez připojovacích vodičů (mm 2) | max. 1x 2.5, max. 2x 1.5/ s dutinkou max. 1x 2.5 |
| Příkon (max.) | 3 VA/2 W |
| Příkon ovládacího vstupu | 0.3 W |
| Připojení zátěže mezi S-A2 | Ano |
| Rozměr přístroje | 90 x 17.6 x 64 mm |
| Rozměry externího senzoru | 58 x Ø 24 mm |
| Související normy | EN 60669-1, EN 60669-2-1 |
| Spínané napětí | 250 V AC/24 V DC |
| Spínaný výkon | 4000 VA/AC1, 384 W/DC |
| Stupeň znečištění | 2 |
| Špičkový proud | 30 A/< 3 s |
| Tolerance napájecího napětí | −15 %; +10 % |
