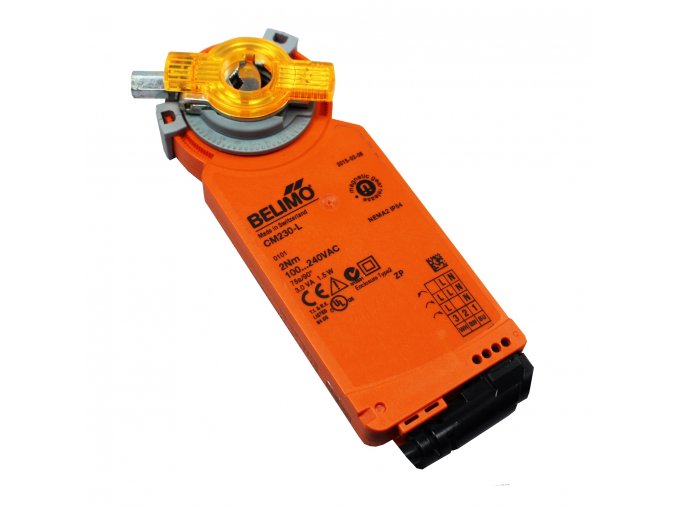

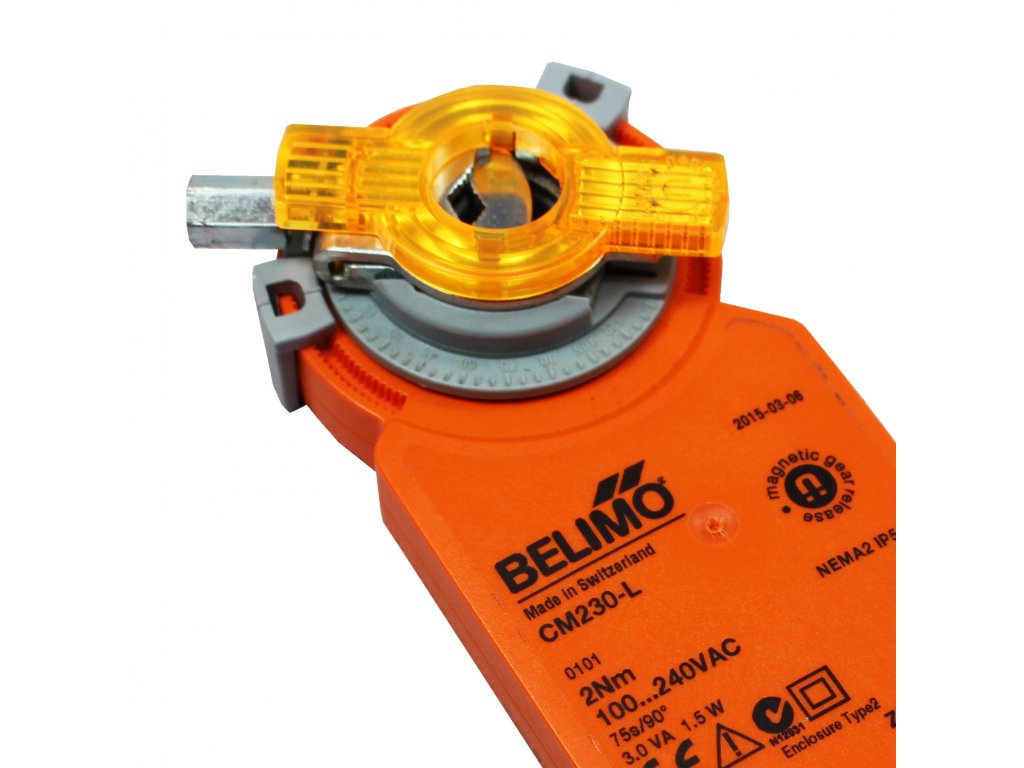

Servopohon pro zpětné klapky BELIMO CM230
Popis
Belimo CM230 je servopohon určený pro zpětné klapky Dalap KTP, které se instalují ve vzduchotechnických rozvodech. Kroutící moment (ovládací moment) pohonu je 2 NM. Servopohon se instaluje přímo na osu (hřídel) zpětné klapky a upevní se speciální svorkou, která zabraňuje přetočení (prokluzu).
Servopohon Belimo má ochranu proti přetížení, která automaticky zastaví pohon při dosažení koncových poloh klapky. Úhel otevření / zavření klapky si můžete nastavit pomocí mechanických koncových dorazů na zpětné klapce.

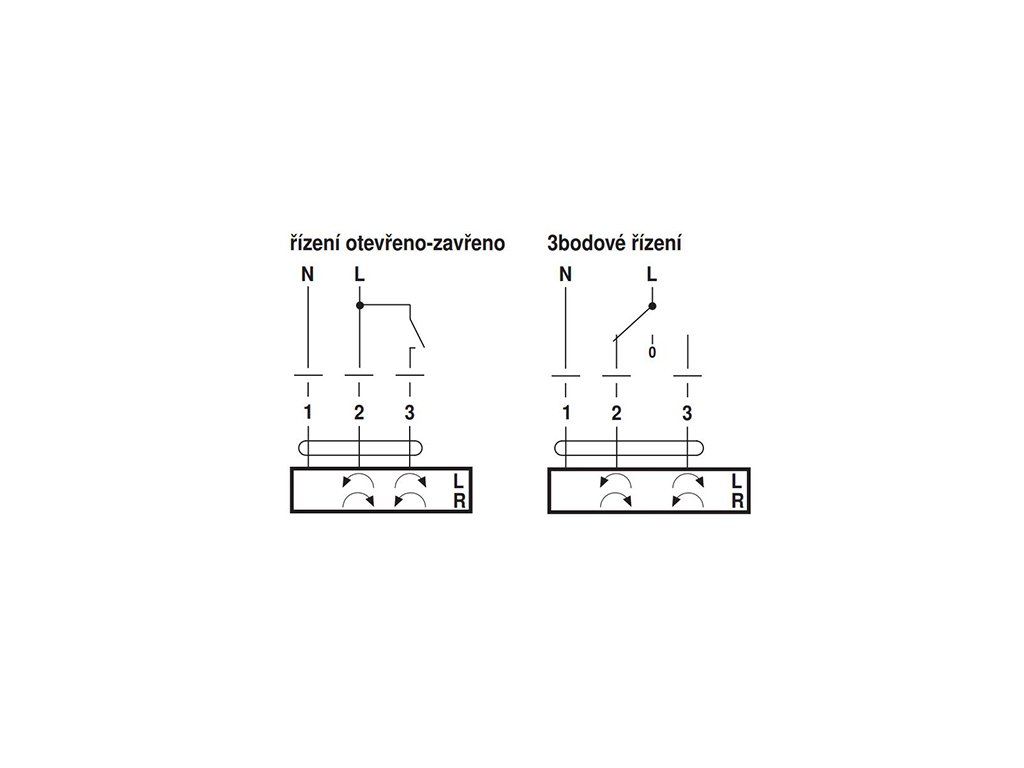

Funkčnost zajišťuje tříbodový řídící systém a zpětnou klapku otevírá nebo zavírá ve Vámi nastaveném směru, podle zapojení.
Úhel otočení s koncovým dorazem: pevná 315 ° / nastavitelná 0 ... 287,5 ° s přírůstkem 2,5 °
Čas chodu: 75 s / 90 °
Přesnost polohování: ± 5%
Technické parametry :
|
Příkon [W]
|
1 |
|---|---|
|
Stupeň krytí [IP]
|
54 |
|
Napětí [V]
|
230 |
|
Frekvence [Hz]
|
50 |
|
Teplota max [°C]
|
-30 až +50 |
|
Váha [kg]
|
0,13 |
|

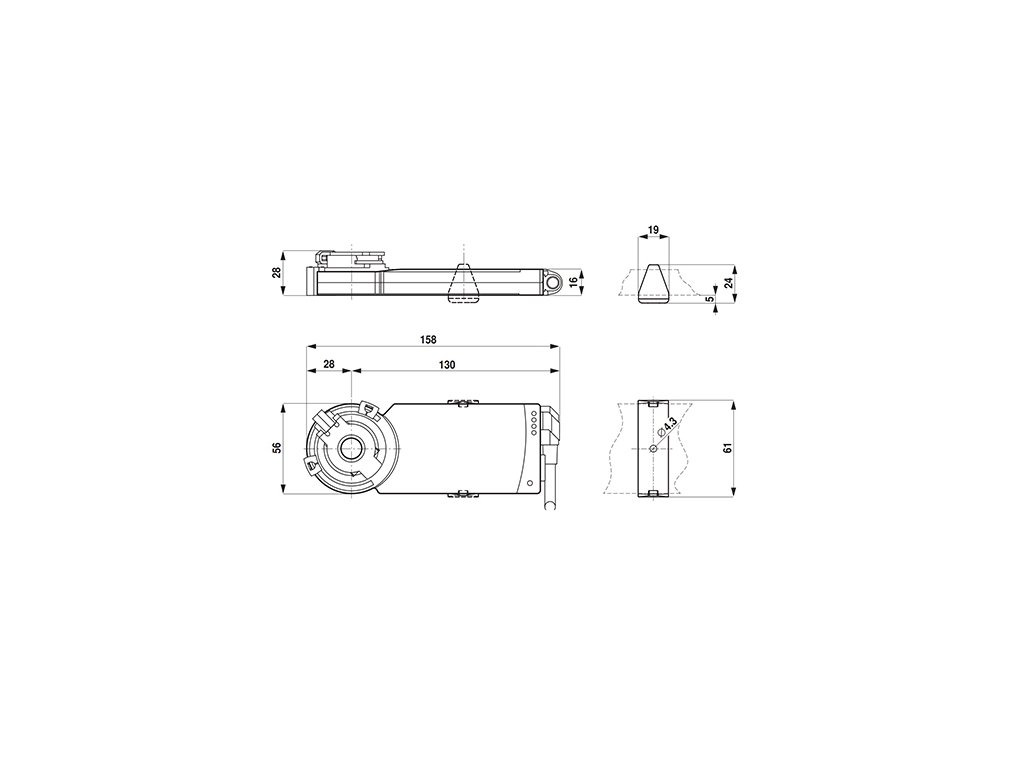

Rozměry [mm]
|
viz. obrázek |
|
Ovládání
|
elektronické |
|
Certifikační značka [CE]
|
CE |
|
Montáž
|
na zpětnou klapku |
|
Model
|
BELIMO CM230 |
